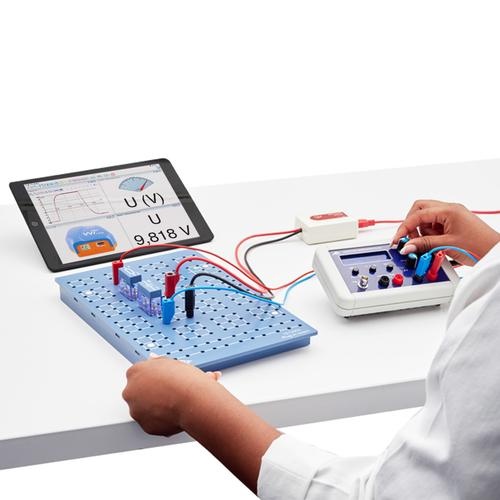

Steckplatte für Bauelemente

Steckplatte zum Aufbau von elektrischen und elektronischen Schaltungen mit Bauelementen im Steckergehäuse.
Mit 4-mm-Buchsen auf Vorder- und Rückseite, die intern zu Leitungsquadraten mit je 9 Buchsen sowie zwei
durchgehenden seriellen Anordnungen mit je 12 Buchsen verbunden sind.
Zwei unmittelbar nebeneinander angeordnete Steckplatten können durch die Steckelemente zu einem doppelt
so großen Arbeitsplatz miteinander verbunden werden.
Leitungsquadrate: 16 vollständige und vier halbe
Technische Daten:
Buchsenabstände: 19 mm zwischen zwei Leitungsquadraten von Rand zu Rand
50 mm zwischen zwei Leitungsquadraten von Mitte zu Mitte
Abmessungen: 300x200x24 mm³
